यो हलोजन-रहित, क्रस-लिंक गरिएको पोलीओलेफिन डबल-लेयर फोटोभोल्टिक (PV) केबल विशेष गरी सौर्य ऊर्जा उत्पादन प्रणालीहरूको लागि डिजाइन गरिएको हो।

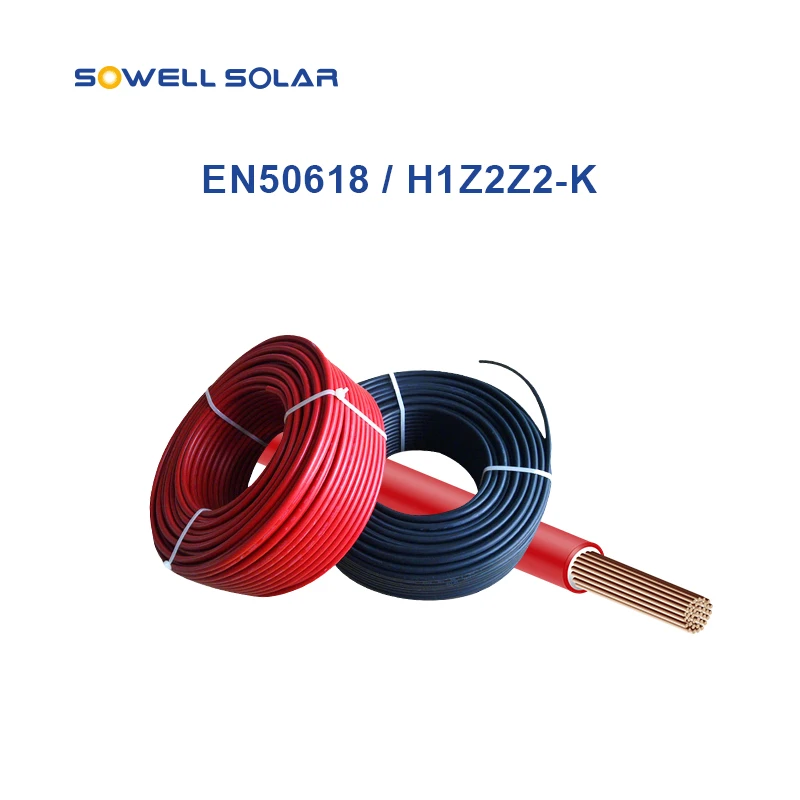

फोटोभोल्टिक H1Z2Z2-K केबल - EN 50618 PV जंक्शन बक्सहरू र PV कनेक्टरहरू सहित, 1500 V DC सम्म मूल्याङ्कन गरिएका अधिकांश फोटोभोल्टिक कम्पोनेन्टहरूसँग पूर्ण रूपमा मिल्दोजुल्दो छ, जसले यसलाई आवासीय, व्यावसायिक, र उपयोगिता-स्तरीय सौर्य स्थापनाहरूको लागि एक आदर्श समाधान बनाउँछ।
लामो समयसम्म बाहिरी प्रयोगको लागि ईन्जिनियर गरिएको, केबलले उत्कृष्ट विद्युतीय प्रदर्शन, मेकानिकल बल, र वातावरणीय प्रतिरोध प्रदान गर्दछ, PV प्रणालीको सेवा जीवनभर सुरक्षित र भरपर्दो पावर ट्रान्समिशन सुनिश्चित गर्दै।
PNTECH सौर्य PV केबल
EN 50618 H1Z2Z2-K
1 × ** मिमी²
DC 1500 V
लोड अन्तर्गत जडान विच्छेद नगर्नुहोस्
4 mm² सौर्य PV केबल

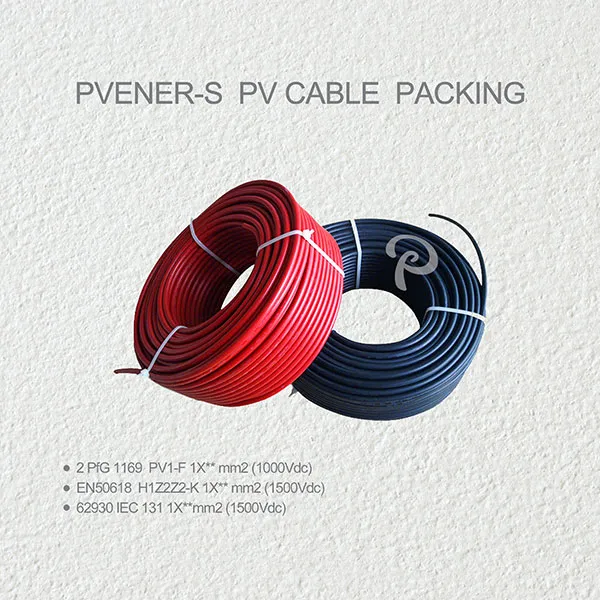

100 मिटर प्रति रोल, 112 रोल प्रति प्यालेट

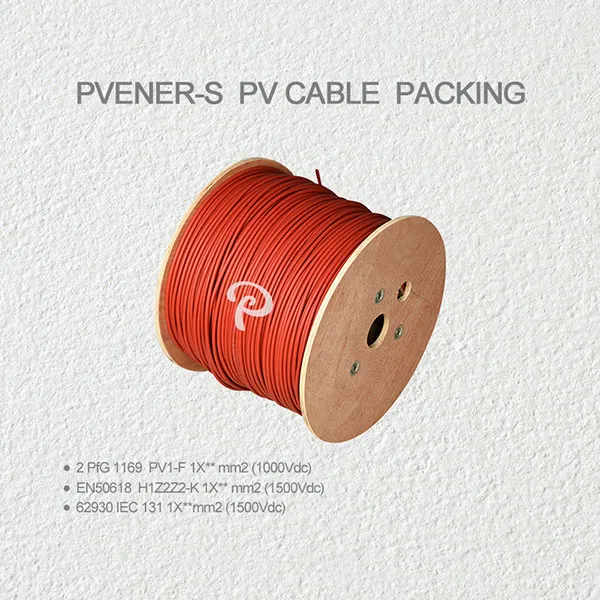

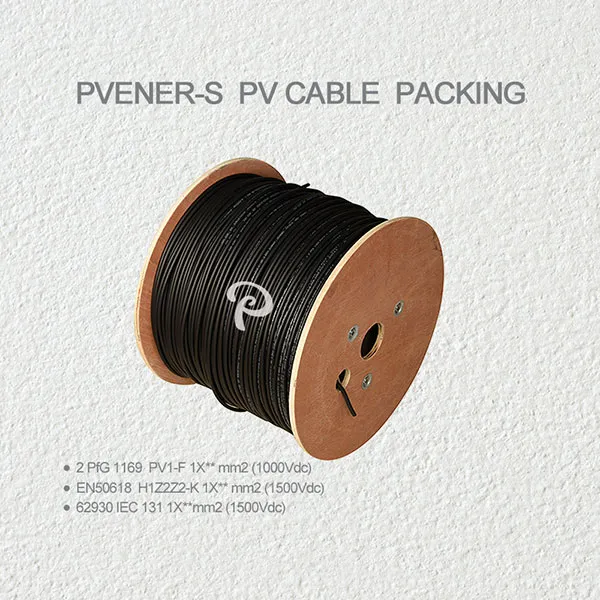

500 मिटर प्रति रोल, 18 रोल प्रति प्यालेट
कन्टेनर लोड गर्दै
एक 20-फुट कन्टेनरले 20 प्यालेटहरू लोड गर्न सक्छ
अनुकूलन
अन्य केबल आकारहरू, रोल लम्बाइ, र प्याकेजिङ्ग विकल्पहरू अनुरोधमा उपलब्ध छन्
१.कन्डक्टर
IEC 60228, कक्षा 5 अनुसार निर्मित, उत्कृष्ट लचिलोपन, चालकता, र जंग प्रतिरोध प्रदान गर्ने टिन गरिएको तामा कन्डक्टर।
2. इन्सुलेशन
125 डिग्री सेल्सियस कम धुवाँ, हलोजन-रहित ज्वाला-रिटार्डन्ट पोलीओलेफिन, उच्च थर्मल स्थिरता, विद्युतीय सुरक्षा, र वातावरणीय सुरक्षा सुनिश्चित गर्दै।
3. बाहिरी आवरण
125°C कम धुवाँ, हलोजन-रहित ज्वाला-प्रतिरोधी पोलीओलेफिन, तातो, घर्षण, र बाहिरी वातावरणीय अवस्थाहरूमा बलियो प्रतिरोध प्रदान गर्दै।
4. विशेष प्रक्रिया
इलेक्ट्रोन बीम क्रस-लिङ्किङ (ई-बीम क्रस-लिङ्किङ) प्रविधि, मेकानिकल बल, थर्मल एजिंग प्रतिरोध, र दीर्घकालीन विश्वसनीयता वृद्धि।
| वस्तु नं. | उत्पादन नाम |
मोडेल | मूल्याङ्कन गरियो भोल्टेज |
कन्डक्टर क्रस खण्ड मिमी 2 |
स्ट्र्यान्ड डिजाइन संख्या x Ø मिमी |
कन्डक्टर प्रतिरोध Ω / किमी 20 डिग्री सेल्सियस |
बाहिरी-ओम्म | म्यान रङ |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV केबल | H1Z2Z2-K | 1500VDC | १X१.५ | ३०/०.२५ | 13.70 | 4.7±0.1mm | कालो |
| PV-H1-15R | PV केबल | H1Z2Z2-K | 1500VDC | १X१.५ | ३०/०.२५ | 13.70 | 4.7±0.1mm | रातो |
| PV-H1-25B | PV केबल | H1Z2Z2-K | 1500VDC | १X२.५ | ४९/०.२५ | 8.21 | ५.३±०.१मिमी | कालो |
| PV-H1-25R | PV केबल | H1Z2Z2-K | 1500VDC | १X२.५ | ४९/०.२५ | 8.21 | ५.३±०.१मिमी | रातो |
| PV-H1-40B | PV केबल | H1Z2Z2-K | 1500VDC | 1X4,0 | ५६/०.२८५ | 5.09 | 5.6±0.1mm | कालो |
| PV-H1-40R | PV केबल | H1Z2Z2-K | 1500VDC | 1X4.0 | ५६/०.२८५ | 5.09 | 5.6±0.1mm | रातो |
| PV-H1-60B | PV केबल | H1Z2Z2-K | 1500VDC | १x६,० | ८४/०.२८५ | 3.39 | 6.1±0.1mm | कालो |
| PV-H1-60R | PV केबल | H1Z2Z2-K | 1500VDC | १X६.० | ८४/०.२८५ | 3.39 | 6.1±0.1mm | रातो |
| PV-H1-100B | PV केबल | H1Z2Z2-K | 1500VDC | 1X10 | ७७/०.४ | 1.95 | ७.३±०.१मिमी | कालो |
| PV-H1-100R | PV केबल | H1Z2Z2-K | 1500VDC | 1X10 | ७७/०.४ | 1.95 | ७.३±०.१मिमी | रातो |
| PV-H1-160B | PV केबल | H1Z2Z2-K | 1500VDC | 1X16 | १२६/०.४ | 1.24 | ९.३±०.१मिमी | कालो |
| PV-H1-160R | PV केबल | H1Z2Z2-K | 1500VDC | 1X16 | १२६/०.४ | 1.24 | ९.३±०.१मिमी | रातो |
| PV-H1-250B | PV केबल | H1Z2Z2-K | 1500VDC | 1X25 | १९६/०.४ | 0.795 | 11.2±0.1mm | कालो |
| PV-H1-250R | PV केबल | H1Z2Z2-K | 1500VDC | 1X25 | १९६/०.४ | 0.795 | 11.2±0.1mm | रातो |
| PV-H1-350B | PV केबल | H1Z2Z3-K | 1500VDC | 1X35 | २७३/०.४ | 0.565 | 12.6±0.1mm | कालो |
| PV-H1-350R | PV केबल | H1Z2Z4-K | 1500VDC | 1X35 | २७३/०.५ | 0.565 | 12.6±0.1mm | रातो |
| केबल डिजाइन | |
|---|---|
| कन्डक्टर | IEC 60228, कक्षा 5 अनुसार टिन लगाएको तामाको तार |
| इन्सुलेशन | 125 ℃ कम धुवाँ हलोजन-मुक्त ज्वाला retardant Polyolefins |
| बाहिरी ज्याकेट | 125℃ कम धुवाँ हलोजन-मुक्त ज्वाला retardant Polyolefins |
| विशेष प्रविधि | इलेक्ट्रोन बीम क्रस-लिंक गरिएको |
| विद्युतीय विशेषताहरू | |
| मूल्याङ्कन भोल्टेज U0/U | AC 1000V, DC 1500V |
| तापमान दायरा | -40 ℃ सम्म + 90 ℃ सम्म |
| अधिकतम कन्डक्टर मा तापमान | 120 ℃ |
| न्यूनतम झुकाउने त्रिज्या | 5 x केबल व्यास |
| उद्योग मानकहरू | EN ५०६१८:२०१४ |
| तन्य शक्ति र विस्तार | EN 60811-1-1 अनुसार |
| चिसो झुकाव | EN 60811-1-4 अनुसार |
| थर्मल सहनशीलता गुण | EN60216-2 अनुसार |
| हलोजन मुक्त | 50525-1 अनुलग्नक बी अनुसार |
| ओजोन प्रतिरोध | EN 50396 अनुसार |
| यूवी प्रतिरोध | HD 605/A1 अनुसार |
| ज्वाला विशेषताहरु | IEC 60332-1-2 अनुसार |
| आयाम र विशिष्टताहरू पूर्व सूचना बिना परिवर्तन गर्न सकिन्छ। | |
हामीसँग PV केबलहरू र PV कनेक्टरहरूको उत्पादनमा 10 वर्षको अनुभव छ। हामी प्रति दिन 200,000 मिटर PV केबलहरू र PV कनेक्टरहरूको 50,000 सेटहरू उत्पादन गर्न सक्छौं। हाम्रो मानकीकृत प्यालेट विश्वव्यापी बिक्री को लागी अधिक उपयुक्त छ। हाम्रो कारखानासँग 6 उच्च-गति केबल उत्पादन लाइनहरू मात्र छैनन्, तर इलेक्ट्रोनिक विकिरण क्रस-लिङ्किङ उपकरणहरू पनि छन्, जुन केबलको गुणस्तर नियन्त्रण गर्ने मुख्य उपकरण हो। हाम्रो उन्नत प्रविधिले उच्च-गुणस्तरका केबलहरूको उत्पादनको ग्यारेन्टी दिन्छ।
