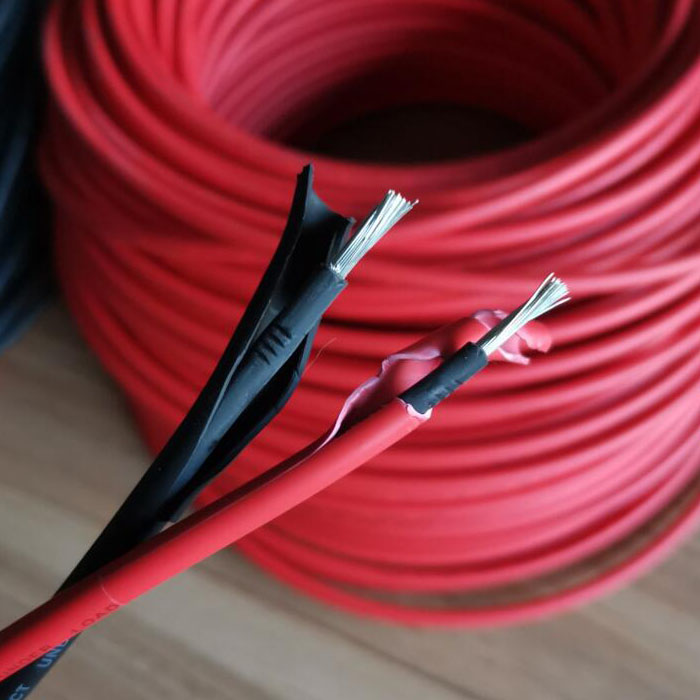

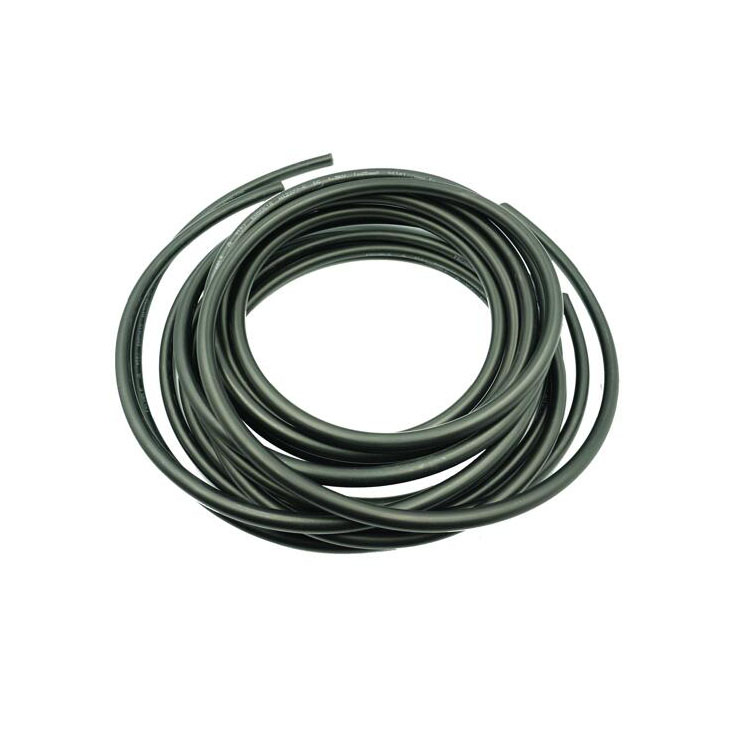

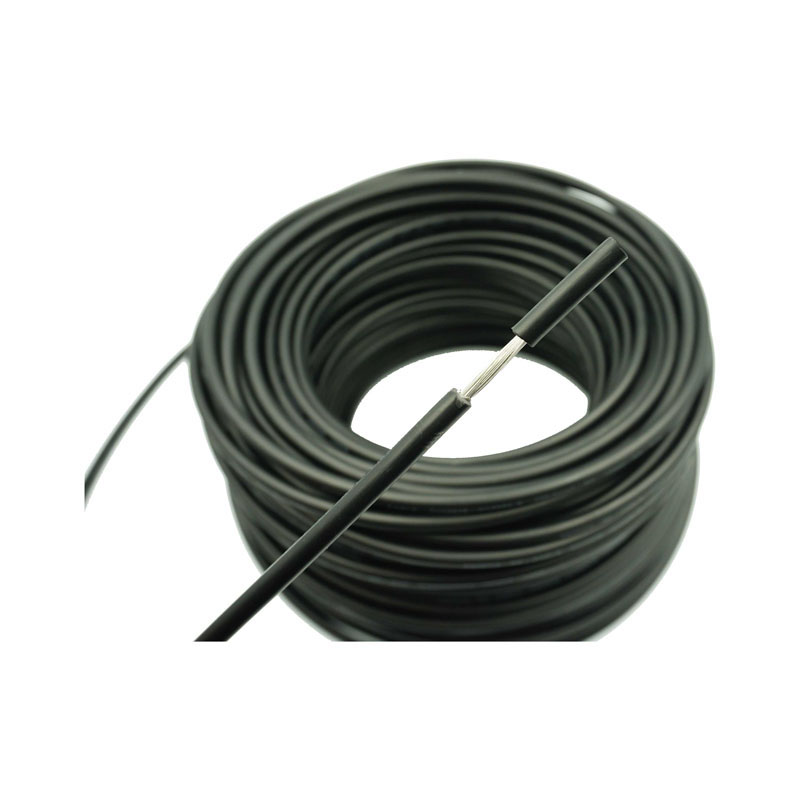

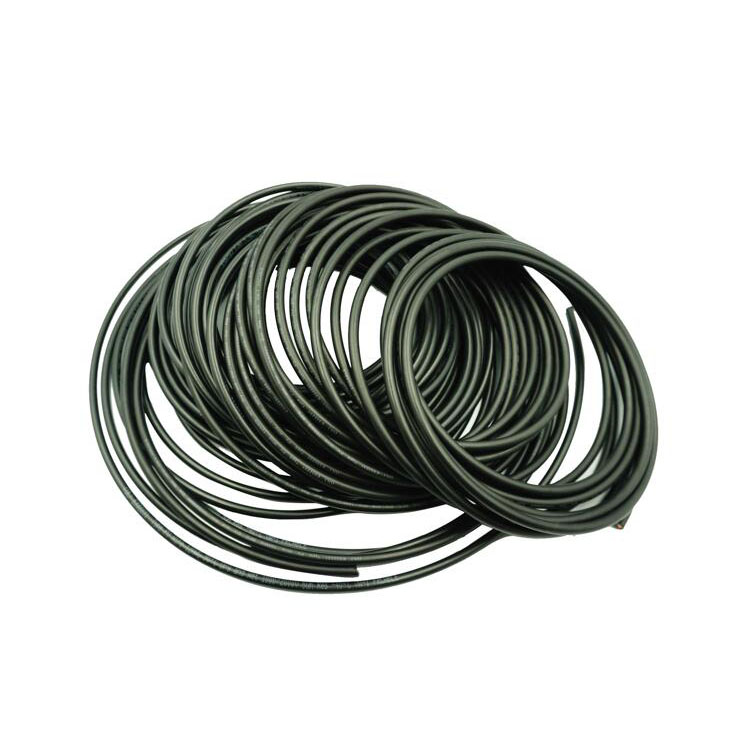

IEC 62930 शुद्ध टिन भएको तामा PV केबल

फोटोभोल्टिक केबल स्रोत निर्माताको रूपमा, उत्पादनको गुणस्तर सुनिश्चित गर्नको लागि, SOWELLSOLAR ले उत्पादन प्रक्रियामा गुणस्तर व्यवस्थापन प्रणाली मानक (IEC) पछ्याउँछ र प्रत्येक उत्पादन लाइनलाई कडाईका साथ नियन्त्रण गर्दछ। IEC 62930 Pure Tinned Copper PV केबलले विभिन्न प्रकारका कठोर परिस्थितिहरूमा उत्पादनले ठीकसँग काम गर्न सक्छ भनी सुनिश्चित गर्न धेरै कठोर परीक्षणहरू पार गरेको छ। शुद्ध टिन गरिएको PV केबल एक प्रकारको केबल हो जुन विशेष गरी सौर्य ऊर्जा उत्पादन प्रणालीमा प्रयोग गरिन्छ। यो मुख्यतया घरेलु, औद्योगिक वा व्यावसायिक प्रयोगको लागि वैकल्पिक वर्तमान आपूर्तिमा रूपान्तरणको लागि इन्भर्टर वा अन्य उपकरणहरूमा सौर फोटोभोल्टिक प्यानलहरूद्वारा उत्पन्न प्रत्यक्ष प्रवाह प्रसारण गर्न प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

IEC 62930 Pure Tinned Copper PV केबल सामान्यतया मल्टि स्ट्र्यान्ड कपर केबलबाट बनेको हुन्छ, फरक मोडेल फरक कन्डक्टर क्रस सेक्शन हो। 56 र 84 स्ट्र्यान्ड डिजाइन नम्बर सामान्य मोडेल हुन्, 4mm² र 6mm² सन्दर्भ गर्नुहोस्। हाम्रो केबल (शुद्ध टिन गरिएको कपर PV केबल) बाहिरी वातावरणमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्न उच्च ताप प्रतिरोध, मौसम प्रतिरोध र UV प्रतिरोधका साथ विशेष रूपमा डिजाइन र चयन गरिएको छ। टिन लगाएको कपर PV केबल सौर्य प्यानलहरू बीच स्थापना गरी इन्भर्टरमा जडान गरिएको छ। जब सूर्य फोटोभोल्टिक प्यानलहरूमा चम्कन्छ, तिनीहरूले प्रत्यक्ष करेन्ट उत्पन्न गर्छन्, जुन फोटोभोल्टिक केबल मार्फत इन्भर्टरमा पठाइन्छ। इन्भर्टरले त्यसपछि DC लाई AC मा रूपान्तरण गर्छ र यसलाई प्रयोग गर्न आवश्यक उपकरण वा नेटवर्कमा आपूर्ति गर्दछ। हामी सौर्य ऊर्जा उत्पादन प्रणालीका विभिन्न कम्पोनेन्टहरू जडान गर्न र DC/AC पावर प्रसारण गर्न विशेष रूपमा डिजाइन र निर्मित उच्च-गुणस्तरको केबल आपूर्ति गर्छौं।

मानकमा निर्दिष्ट केबलहरूको EN50618 वर्तमान बोक्ने क्षमता

तालिका A.2 - PV प्रणालीहरूको लागि केबलहरूको सिफारिस गरिएको प्रयोग

1	2	3
निर्माण	प्रयोग गर्न सिफारिस गरिएको	टिप्पणीहरू
PV-प्रणाली H1Z2Z2-K का लागि केबलहरू	PV स्थापनाहरूमा प्रयोगको लागि अभिप्रेरित जस्तै। acc। HD 60364-7-712 मा। तिनीहरू स्थायी प्रयोग बाहिरी र भित्री, नि: शुल्क चल, नि: शुल्क ह्याङ्गिङ र निश्चित स्थापनाको लागि लक्षित छन्। कन्ड्युट र ट्रङ्किङहरूमा, प्लास्टर भित्र वा मुनिका साथै उपकरणहरूमा पनि स्थापना। सुरक्षात्मक इन्सुलेशन (संरक्षण वर्ग II) संग उपकरण भित्र / मा आवेदन को लागी उपयुक्त तिनीहरू स्वाभाविक रूपमा सर्ट-सर्किट र पृथ्वी दोष प्रमाण एसीसी हुन्। HD 60364-5-52 मा।	सिफारिस गरिएको झुकाव त्रिज्याका लागि EN 50565-1:2014, तालिका 3 हेर्नुहोस् अधिकतम भण्डारण तापमान: + 40 ℃ न्यूनतम। स्थापना र ह्यान्डलिंगको लागि तापमान: - 25 ℃

तालिका A.3 - PV केबलहरूको वर्तमान बोक्ने ठाउँ

नाममात्र क्रस सेक्शनल क्षेत्र mm²	स्थापना को विधि अनुसार वर्तमान वहन क्षमता
नाममात्र क्रस सेक्शनल क्षेत्र mm²	हावामा एकल केबल फ्री A	सतहमा एकल केबल A	दुई लोडेड केबलहरू सतहमा छुँदै A
१,५	30	29	24
२,५	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
परिवेश तापमान: 60 ℃ (अन्य परिवेश तापमान को लागी तालिका A.4 हेर्नुहोस्) अधिकतम। कन्डक्टर तापमान: 120 ℃।
नोट प्रयोगको अपेक्षित अवधि अधिकतममा। कन्डक्टर तापमान 120 ℃ र अधिकतम मा। 90 ℃ को परिवेश तापमान 20 000 घन्टा सम्म सीमित छ।
